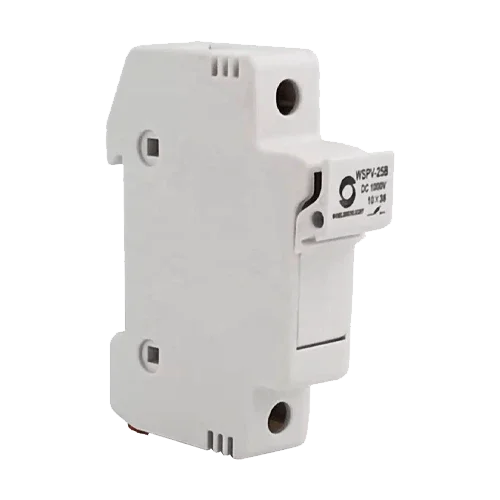

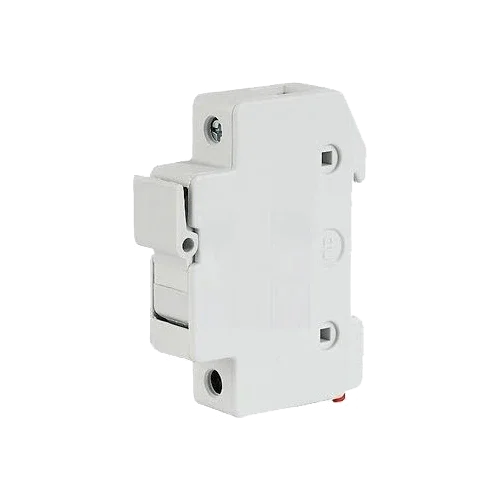

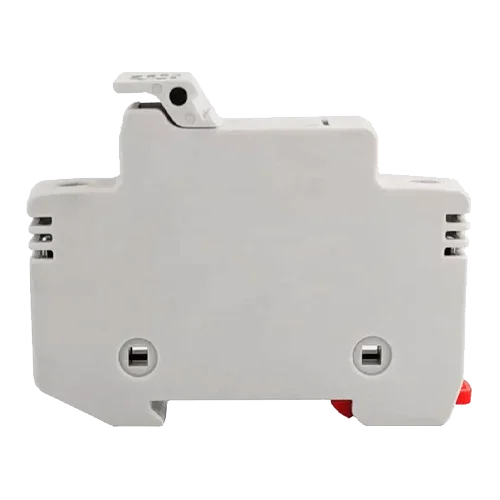

Base Portafusível Solar 10x38 até 1000 Vdc

Descrição do produto

A Base Portafusível Solar 10x38 até 1000 Vdc é o suporte modular ideal para integrar fusíveis gPV de formato 10×38 no lado de corrente contínua de instalações fotovoltaicas. O seu design para calha DIN facilita uma montagem limpa em quadros de string ou combinadores, oferecendo um alojamento seguro, isolamento reforçado e uma operação cómoda para manutenção preventiva. Ao admitir até 1000 Vdc, é adequada para a maioria das cadeias FV residenciais e comerciais, garantindo uma proteção seletiva contra curtos-circuitos e sobrecorrentes em cada ramo de painéis.

Características principais

• Formato 10×38: compatível com cartuchos fusíveis gPV standard para fotovoltaica.
• Tensão até 1000 Vdc: apta para strings de alta tensão em sistemas residenciais e comerciais.
• Montagem DIN (35 mm): instalação rápida e ordenada em quadros de proteção DC.
• Grau de proteção IP20: segurança contra contactos acidentais na parte frontal.
• Corpo termoplástico autoextinguível, elevada resistência térmica e dielétrica.
• Conexão por parafuso, adequada para cabo rígido ou flexível com terminal.

Vantagens ou benefícios

• Permite proteção individual por string, melhorando a seletividade e o diagnóstico de falhas.
• Fácil substituição de fusíveis 10×38 sem desmontar a cablagem, reduzindo tempos de paragem.
• Integração limpa com o restante das proteções DC em calha DIN, otimizando o espaço do quadro.
• Materiais autoextinguíveis e design seguro para um funcionamento fiável a longo prazo.
• Versatilidade: válida para aplicações FV em autoconsumo, isolada ou comercial.

Finalidade ou aplicações

Proteção de strings fotovoltaicos em quadros de campo ou combinadores, proteção de entradas DC em inversores, seccionamento e salvaguarda de cablagens em instalações solares residenciais, comerciais, de bombagem ou industriais ligeiras onde seja necessário até 1000 V em corrente contínua.

Especificações técnicas

Compatibilidades

Integra-se em quadros estanques série HT: HT-24WAYS IP65 24 módulos 2 filas, bem como com proteções DC (seccionadores, SPD DC 1000–1500 V) e entradas DC de inversores solares. Utiliza cartuchos gPV 10×38 (sem URL) com a corrente nominal adequada ao design do string e coordenados com a cablagem e o inversor.

A Base Portafusível Solar 10x38 até 1000 Vdc proporciona segurança, organização e facilidade de manutenção na proteção de strings fotovoltaicos, contribuindo para uma instalação profissional, fiável e duradoura.
