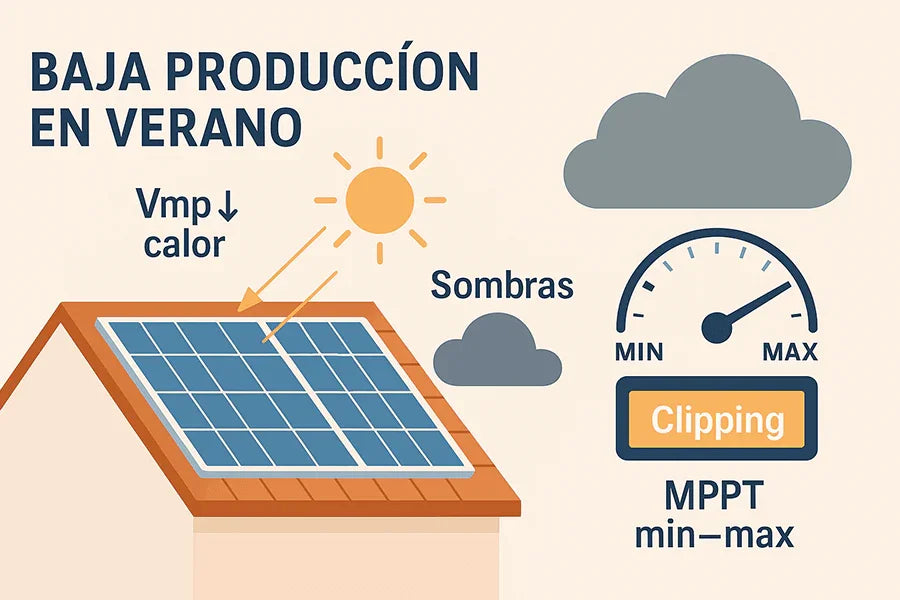

Baixa produção no verão: diagnóstico de temperatura, MPPT e sombras
Resumo rápido: Quando está calor, a tensão de trabalho do painel (Vmp) desce, por vezes o inversor limita a potência (clipping) e podem surgir sombras. Com estas verificações rápidas saberá o que se passa e como melhorar.
Ações em 5 minutos
- Meça a temperatura do painel com um termómetro laser (IR). Se estiver a 60–75 °C, é normal que a Vmp baixe e produza menos.
- Abra a app do inversor (logger) e veja se a potência fica plana no máximo do equipamento: isso é clipping.
- Verifique sombras ao meio-dia e à tarde, e se há sujor na borda inferior dos painéis.
- Anote por string a tensão em vazio (Voc) e a corrente máxima (Isc) no quadro DC, sempre com corte e bloqueio (LOTO).
- Atue: limpeza, reorganizar strings, ajustar limites do equipamento ou considerar equipamento maior se o clipping for constante.
Sintomas e causas prováveis
| Sintoma | Causas prováveis | Prioridade |
|---|---|---|
| Produz menos ao meio-dia com calor | Calor ↓ Vmp (tensão de trabalho), o equipamento pode ficar fora do seu intervalo | Alta |
| Gráfico de potência “plano” no máximo | Limitação do inversor (clipping) por potência nominal | Média |
| Um string tem pior desempenho do que outro | Sombras parciais, sujor, conector solto ou díodo de bypass a atuar | Alta |
| Subidas/descidas rápidas do seguimento | Fora do intervalo de seguimento (janela MPPT), ajuste/firmware ou proteção DC ativada | Média |
Diagrama de decisão (diagnóstico em 10–15 min)
Começa aqui conforme o teu sintoma:
- Se a potência fica plana no máximo do inversor → é clipping. Precisas de mais energia de pico? Considera aumentar a potência do equipamento ou ajustar o dimensionamento.
- Se a produção cai com calor → mede a temperatura do painel (IR). Com mais de 60 °C, a Vmp desce. Verifica que a tensão do string não desça abaixo do mínimo de funcionamento do equipamento (janela MPPT).
- Se um string tem menor rendimento → procura sombras e sujidade, e verifica conectores. Limpa, reaperta e compara novamente.
- Se o seguimento “treme” → atualiza o firmware, verifica fusíveis/SPD DC e se o intervalo de funcionamento configurado está correto.
Passo a passo detalhado (com medições simples)
-
Medir Voc/Vmp/Isc (valores chave):
- Voc (tensão em vazio) por string, com DC isolado (LOTO): deve estar próximo de “número de painéis × Voc do painel” ajustado à temperatura.
- Vmp (tensão de trabalho) na app: com muito calor pode descer 10–18 % em relação a um dia fresco.
- Isc (corrente máx.): aumenta um pouco com sol forte; grandes diferenças entre strings são indício de sombras ou ligações.
- Inspeção visual e reaperto: verifica sombras (12:00–14:00 e 18:00), sujidade no bordo inferior e pontos quentes se tiveres termografia. Reaperta os bornes do combinador DC ao binário indicado pelo fabricante.
- Proteções DC: verifica fusíveis por string e o estado do protetor contra sobretensões (SPD). Se o indicador estiver disparado ou escurecido, é necessário substituí-lo.
- Equipamento (inversor/regulador): consulta na ficha o intervalo de funcionamento (janela MPPT) e os limites de corrente por entrada. Atualiza o firmware e compara um dia fresco com um dia quente na app.
Ferramentas e valores de referência
- Multímetro e pinça amperimétrica para DC, termómetro laser (IR), chave para conectores MC4.
- Regra simples: com muito calor, a Vmp desce; com frio, a Voc sobe. Dimensiona para trabalhar dentro do intervalo do equipamento em ambos os casos.
Segurança e boas práticas
- Corta e bloqueia (LOTO) antes de tocar no quadro.
- Utiliza EPI, respeita a polaridade, as secções de cabo e os conectores originais.
- Nunca meça Isc ao vivo sem o procedimento correto.
Quando chamar um técnico
Se cheirar a queimado, houver pontos quentes recorrentes, o SPD disparar frequentemente, o inversor apresentar alarmes persistentes ou vir conectores/cabos danificados.
Produtos e peças recomendados
- Reguladores de Carga MPPT — Gama de funcionamento ampla • Melhor acompanhamento com calor
- Proteções DC (fusíveis + SPD) — Segurança e continuidade
- Acessórios e conectores — Ligações fiáveis e baixa queda
Perguntas frequentes
Como diferencio calor de clipping? Se a potência se mantém "plana" no máximo do inversor, é clipping. Se cai quando a temperatura do painel sobe, é calor.
Tenho de mudar o inversor? Só se o clipping for habitual e precisar dessa energia de pico. Por vezes basta ajustar o design e limpar.
O que fazer com sombras sazonais? Se possível, remova/recorte o obstáculo. Caso contrário, reconfigure os strings para reduzir o impacto nas horas críticas.
Com que frequência limpar? Em zonas com pó/pólen, uma vez por mês no verão. Anote a data e compare a produção antes/depois.
Checklist descarregável
- [ ] Medir a temperatura do painel (IR) ao meio-dia
- [ ] Anotar Voc/Vmp/Isc por string e comparar
- [ ] Limpar a borda inferior e verificar sombras
- [ ] Verificar gama de funcionamento do equipamento e eventos de clipping
- [ ] Verificar fusíveis, SPD e apertos
- [ ] Atualizar firmware e comparar dia fresco vs quente
Baixa produção no verão: diagnóstico de temperatura, MPPT e sombras guia-o passo a passo com uma linguagem clara para melhorar o desempenho do seu sistema.
Dúvidas sobre o seu caso? Escreva-nos e orientamo-lo com os seus dados de medição.
